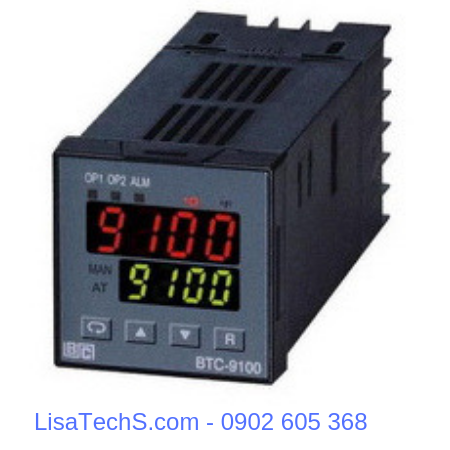

BTC9100 Bộ ổn nhiệt điều khiển nhiệt độ Auto-tune PID của nhà máy BrainChild hay còn gọi là đồng hồ điều khiển nhiệt PID được sử dụng rộng rãi trong ngành công nghiệp hóa chất, R&D, dược phẩm, điện tử, y tế, ô tô, quân đội/ hàng không, nước/chất thải, xử lý nhiệt, thực phẩm/ đồ uống/ sữa, bột giấy, hóa dầu, khí thiên nhiên, chất bán dẫn…Bộ BTC 9100 auto-tune PID là bộ ổn nhiệt điều khiển nhiệt độ cho phép người dùng sử dụng trong ngành nhiệt để điều khiển nhiệt độ như trong lò hơi, lò sấy, máy ép nhiệt …..có kích thước nhỏ gọn rất nhỏ gọn và dễ dàng sử dụng.
Bộ điều khiển kết nối với tín hiệu đầu vào PT100 và Thermocouple: J, K, T, E, B, R, S, N, L; RTD: PT100 DIN, PT100 JIS / 0 - 6mV/ 0 -1V / 0 - 5V / 1 - 5V / 4 - 20 mA / 0 - 20 mA / 0 - 10V
Màn hình hiển thị 4 chữ số digital
Dễ sử dụng, với công nghệ Fuzzy modified PID heat & cool control
Tốc độ lấy mẫu 5 times/s - fast A- D
Đa dạng tín hiệu đầu vào để chọn lựa với độ chính xác cao 18 bit A-D
Analog output linear current hoặc voltage độ chính xác 15 bit D- A
Giao tiếp interface RS-485. RS232
Có chương trình sẵn được thiết lập on board
SEL function, timer function
Đa dạng tín hiệu đầu ra để lựa chọn
Mặt trước được bảo vệ bằng NEMA 4X & IP 65
Rất gọn nhẹ với chiều sâu 105 mm in depth
| Type |
Range |
Accuracy@ 25 °C |
Input
Impedance |
| J |
-120 ~ 1000 °C (-184 ~ 1832 °F) |
±2 °C |
2.2MΩ |
| K |
-200 ~ 1370 °C (-328 ~ 2498°F) |
±2 °C |
2.2MΩ |
| T |
-250 ~ 400°C (-418 ~ 752°F) |
±2 °C |
2.2MΩ |
| E |
-100 ~ 900 °C (-148 ~ 1652 °F) |
±2 °C |
2.2MΩ |
| B |
0 ~ 1800 °C (32 ~ 3372 °F) |
±2 °C (200°C - 1800°C) |
2.2MΩ |
| R |
0 ~ 1767.8 °C (32 ~ 3214 °F) |
±2 °C |
2.2MΩ |
| S |
0 ~ 1767.8 °C (32 ~ 3214 °F) |
±2 °C |
2.2MΩ |
| N |
-250 ~ 1300 °C (-418 ~ 2372 °F) |
±2 °C |
2.2MΩ |
| L |
-200 ~ 900 °C (-328 ~ 1652 °F) |
±2 °C |
2.2MΩ |
| PT100 (DIN) |
-210 ~ 700 °C (-346 ~ 1292 °F) |
±0.4°C |
1.3KΩ |
| PT100 (JIS) |
-200 ~ 600 °C (-328 ~ 1112 °F) |
±0.4°C |
1.3KΩ |
| mV |
-8 ~ 70mV |
±0.05% |
2.2MΩ |
| mA |
-3 ~ 27mA |
±0.05% |
70.5Ω |
| V |
-1.3 ~ 11.5V |
±0.05% |
650KΩ |
Xem thêm tính năng sản phẩm ở tab bên cạnh
Nguồn : (4) 90 - 250 VAC, 47 - 63 Hz,
(5) 11 - 26 VAC / VDC, SELV, Limited Energy,
Ngõ vào: (1) Standard input
Thermocouple: J, K, T, E, B, R, S, N, L
RTD: PT100 DIN, PT100 JIS
|
(2) 0 - 6mV
(3) 0 -1V
|
(4) 0 - 5V
(5) 1 - 5V
|
(6) 4 - 20 mA ; (7) 0 - 20 mA
(8) 0 - 10V
|
Độ chính xác : ±2% of span - Thermocouple
±0.4% of span - RTD
±0.05% of span - mV, mA, V
Ngõ ra: Đa dạng tính hiệu cho người dùng chọn lựa.
| 1 |
Form A relay 2A / 240VAC |
| 2 |
Form C relay 2A / 240VAC |
| 3 |
Relay rated 2A / 240VAC |
| 4 |
Pulsed voltage to drive SSR, 5V / 30mA |
| 5 |
Isolated 4 - 20mA / 0 - 20mA |
| 6 |
Isolated 1 - 5V / 0 - 5V |
| 7 |
Isolated 0 - 10V |
| 8 |
Triac output 1A / 240VAC,SSR |
| 9 |
Isolated 20V / 25 mA DC Output Power Supply |
| 10 |
Isolated 12V / 40 mA DC Output Power Supply |
| 11 |
Isolated 5V / 80 mA DC Output Power Supply |
| 12 |
C: Pulsed voltage to drive SSR, 14V/40mA |
Communication
1: RS-485 interface
2: RS-232 interface (not for BTC 7100)
3: Retransmit 4 - 20 mA / 0 - 20 mA
4: Retransmit 1 - 5V / 0 - 5V
5: Retransmit 0 - 10V
Kích thước: BTC9100: 48(W) x 48(H) x 116(D), 105mm depth behind panel
Panel cutout: 15 x 45 mm
Trọng lượng BTC-9100 : 150 grams
| Ordering Code: BTC 9100 |
(1) |
(2) |
(3) |
(4) |
(5) |
(6) |
(7) |
| (1) |
Power |
(4) |
Output 2 |
| (2) |
Signal Input |
(5) |
Alarm 1 |
| (3) |
Output 1 |
(6) |
Communications |
| |
|
(7) |
Option |
Download catalog C21, C91 Click tại đây
Download Ordering Form- C21 -C 91 Click tại đây
