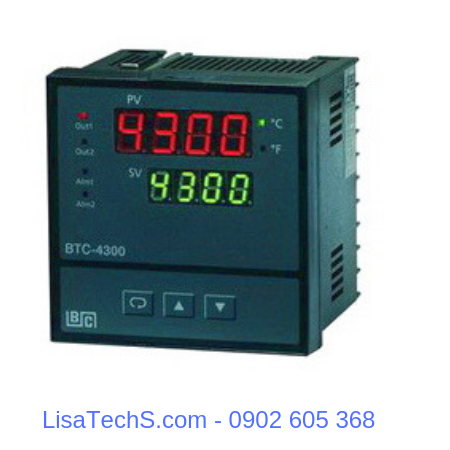

BTC 4300 Bộ điều khiển nhiệt Fuzzy + PID process


BTC 4300

Bộ điều khiển nhiệt Fuzzy + PID process có bộ xử lý Fuzzy + PID, kết hợp màn hình LED 4 chữ số hiển thị giá trị quá trình xử lý. Công nghệ Fuzzy Logic cho phép xử lý trong thời gian ngắn nhất, hạn chế gây nhiễm từ bên ngoài .

Bộ ổn nhiệt điều khiển nhiệt độ Fuzzy + PID với kích thước đa dạng cho phép người sử dụng dễ dàng ứng dụng trong các nhà máy hóa chất, thực phẩm, nhà máy hoá dầu… theo dõi nhiệt độ trong quá trình hoạt động.

Một số tiêu chuẩn đáp ứng trong ngành thực phẩm và khắc nghiệt.

Chuẩn IP20 cho thiết bị và vỏ hộp: BTC 8300; BTC 4300

Chuẩn NEMA 4X (IP65) mặt trước panel, vỏ chuẩn IP20 bộ BTC2500, BTC 9300

Kích thước

Bộ điều khiển nhiệt BTC4300 =96(W) x 96 (H) x 66(D);53mmDepth behind panel

Panel cutout BTC 4300= 92 x 92 mm

Trọng lượng BTC 4300: 255 grams


Còn hàng

Bộ ổn nhiệt điều khiển nhiệt độ BTC 4300 được sử dụng rộng rãi trong ngành công nghiệp hóa chất, R&D, dược phẩm, điện tử, y tế, ô tô, quân đội/ hàng không, nước/chất thải, xử lý nhiệt, thực phẩm/ đồ uống/ sữa, bột giấy, hóa dầu, khí thiên nhiên, chất bán dẫn…

BTC 8300 hay còn gọi là đồng hồ điều khiển nhiệt Fuzzy + PID process.  Bộ điều khiển kết nối với tín hiệu đầu vào  PT100 và Thermocouple: J, K, T, E, B, R, S, N, L; RTD: PT100 DIN, PT100 JIS  / 0 - 6mV/  0 -1V /  0 - 5V / 1 - 5V / 4 - 20 mA / 0 - 20 mA / 0 - 10V

Một số tính năng của bộ Fuzzy + PID process & temperature controller

Độ chính xác cao của tín hiệu đầu vào 18-bit input A-D, đầu ra 15-bit output D-A

Tốc độ lấy mẫu nhanh (5 times/ second)

Pump control; Fuzzy + PID microprocessor based control

Auto-tune function, self-tune function & sleep mode function

Lập trình sẵn nhận tín hiệu đầu vào thermocouple, RTD, mA, VDC.

Analog input for remote set point và CT.

Lập trình digital filter, loop & heater break alarm

Hardware lockout + remote lockout protection.

Báo động khi sensor break + bumpless transfer.

Đa dạng tín hiệu đầu ra modules để thiết lập.

Signal condition DC power supply

Type Range  Accuracy@ 25 °C Input
Impedance
J -120 ~ 1000 °C (-184 ~ 1832 °F) ±2 °C 2.2MΩ
K -200 ~ 1370 °C (-328 ~ 2498°F) ±2 °C 2.2MΩ
T -250 ~ 400°C (-418 ~ 752°F) ±2 °C 2.2MΩ
E -100 ~ 900 °C (-148 ~ 1652 °F) ±2 °C 2.2MΩ
B 0 ~ 1820 °C (32 ~ 3308 °F) ±2 °C (200°C - 1800°C) 2.2MΩ
R 0 ~ 1768 °C (32 ~ 3214 °F) ±2 °C 2.2MΩ
S 0 ~ 1768 °C (32 ~ 3214 °F) ±2 °C 2.2MΩ
N -250 ~ 1300 °C (-418 ~ 2372 °F) ±2 °C 2.2MΩ
L -200 ~ 900 °C (-328 ~ 1652 °F) ±2 °C 2.2MΩ
PT100 (DIN) -210 ~ 700 °C (-346 ~ 1292 °F) ±0.4°C 1.3KΩ
PT100 (JIS) -200 ~ 600 °C (-328 ~ 1112 °F) ±0.4°C 1.3KΩ
mV -8 ~ 70mV ±0.05% 2.2MΩ
mA -3 ~ 27mA ±0.05% 70.5Ω
V -1.3 ~ 11.5V ±0.05% 302KΩ

Sơ đồ đấu dây của Bộ điều khiển nhiệt -BTC 4300-BrainChild

Xem thêm tính năng sản phẩm ở tab bên cạnh

Nguồn : (4) 90 - 250 VAC, 47 - 63 Hz,

               (5) 11 - 26 VAC / VDC, SELV, Limited Energy,

Ngõ vào: Standard ngõ vào có 3 inputs

Ngõ vào: Standard ngõ vào có 3 inputs

Input 1-

Universal Input

Thermocouple: J, K, T, E, B, R, S, N, L

RTD: PT100 DIN, PT100 JIS Current: 4 - 20mA, 0 - 20mA

Voltage: 0 - 1V, 0 - 5V, 1 - 5V, 0-10V

Input 2-

CT: 0 - 50 Amp.AC

Current Transformer

Analog Input: 4-20mA, 0-20mA, 0 - 1V, 0 - 5V, 1 - 5V, 0 - 10V

Input 3

Event Input (EI)

Độ chính xác :  ±2% of span -  Thermocouple

                          ±0.4% of span -  RTD

                          ±0.05% of span -  mV, mA, V

Ngõ ra:  Đa dạng tín hiệu cho người dùng chọn lựa.

1 Form A relay 2A / 240VAC
2 Form C relay 2A / 240VAC
3 Relay rated 2A / 240VAC
4 Pulsed voltage to drive SSR, 5V / 30mA
5 Isolated 4 - 20mA / 0 - 20mA
6 Isolated 1 - 5V / 0 - 5V
7 Isolated 0 - 10V
8 Triac output, 1A / 240VAC, SSR
9 Isolated 20V / 25 mA DC Output Power Supply
10 Isolated 12V / 40 mA DC Output Power Supply
11  Isolated 5V / 80 mA DC Output Power Supply
12 Pulsed Voltage to drive SSR, 14V/40mA

Ngõ ra Alarm:

Alarm 1/ Alarm 2 ( Output 2 )
Alarm 1 Relay Form A or Form B for BTC-9300, Form C for BTC4300,
BTC-8300, 5V Logic output for BTC-2500 Max. Rating
2A/240VAC, life cycles 200,000 for resistive load.
Alarm 2 Relay Form A,Max. rating 2A/240VAC, life cycles 200,000 for resistive load.
Alarm
Functions
Dwell timer,                                     Deviation High / Low Alarm,
Deviation Band High / Low Alarm,      PV1 High / Low Alarm,
PV2 High / Low Alarm,                     PV1 or PV2 High /Low Alarm,
PV1-PV2 High /Low Alarm,               Loop Break Alarm,
Sensor Break Alarm.
Alarm Mode Normal, Latching, Hold, Latching / Hold.
Dwell Timer 0 - 6553.5 minutes

Communication

1: RS-485 interface

2: RS-232 interface (not for BTC 7100)

3: Retransmit 4 - 20 mA / 0 - 20 mA

4: Retransmit 1 - 5V / 0 - 5V

5: Retransmit 0 - 10V

Kích thước:

Bộ BTC 4300: 96(W) x 96 (H) x 66(D), 53 mm depth behind panel

Panel cutout BTC 4300: 92 X 92 mm

Trọng lượng BTC 4300:  255 grams



Bộ điều khiển nhiệt -BTC 4300-BrainChild

Ordering code: Bộ BTC4300 (1) (2) (3) (4) (5) (6) (7)
(1) Power input (4) Output 2
(2) Signal Input (5) Alarm 1
(3) Output 1 (6) Alarm 2
    (7) Communications

Download catalog BTC 2500; BTC 9300, BTC8300, BTC4300 Click tại đây

Download Ordering Form- BTC 2500; BTC 9300, BTC8300, BTC4300 Click tại đây

Một số dòng Bộ điều khiển nhiệt temperature controller như sau
Excellent low-cost process: C22, C62, C82, C83, C72, C42, R22
PID & Fuzzy process: BTC-4300, BTC-8300, BTC-9300, BTC 2500
Ram soak P41 & P91, Safety limit L41 & L91,
Auto-tune PID: BTC9100, BTC8100, BTC4100, BTC7100, C21, C91, BTC-9090;
Digital control: BTC905, BTC -900 BTC-803 BTC-805, BTC 705; BTC-405.
Analog controller: BTC-701, BTC-702, BTC-704, BTC 401, BTC-402, BTC-404, BTC-901, BTC902
.
