Bộ điều khiển nhiệt độ lost cost process
Bộ điều khiển nhiệt Excellent low cost process hay còn gọi là đồng hồ điều khiển nhiệt của nhà máy BrainChild. Đây là dòng sản phẩm mới nhất có tính hợp đầy đủ các tính năng từ cơ bản đến nâng cao để tiếp nhận tín hiệu đầu vào nhanh nhất và xử lý tín hiệu đầu ra với độ chính xác cao. Dòng Excellent low cost process điều khiển nhiệt độ với đa dạng kích thước để khách hàng dễ dàng thay thế và chọn lựa như C22 -48*24; C62-48*48; C82-48*96; C83-96*48; C72-72*72; C42-96*96; R22-22.5*96
Bộ điều khiển nhiệt độ lost cost process của hãng Brainchild.

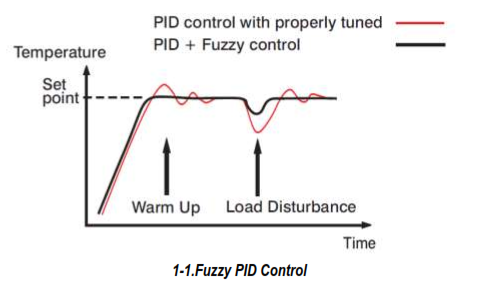

Bộ điều khiển nhiệt độ lost cost process của hãng Brainchild có bộ vi xử lý Fuzzy + PID, kết hợp hiển thị màn hình LCD 4 chữ số có độ phân giải cao hiển thị giá trị quá trình xử lý. Công nghệ Fuzzy + PID cho phép hiển thị thông số nhanh, hạn chế gây nhiễm từ bên ngoài. Bộ điều khiển nhiệt độ lost cost process có vỏ bọc được bảo vệ theo chuẩn IP66 và IP65 ứng dụng rất tốt trong các nhà máy có môi trường ẩm ướt và khói bụi nhiều như hoá chất, thực phẩm, nhà máy hoá dầu… theo dõi nhiệt độ trong quá trình hoạt động..
Người dùng có thể đọc giá trị thời gian thực và lịch sử ghi nhận thông qua phần mềm trên máy tính.Thiết bị này được sử dụng rộng rãi trong ngành công nghiệp hóa chất, R&D, dược phẩm, điện tử, y tế, ô tô, quân đội/ hàng không, nước/chất thải, xử lý nhiệt, thực phẩm/ đồ uống/ sữa, bột giấy, hóa dầu, khí thiên nhiên, chất bán dẫn…
Một số thông số của bộ điều khiển nhiệt độ
Bộ điều khiển nhiệt độ lost cost process của hãng Brainchild có bộ vi xử lý Fuzzy + PID và màn hình LCD 4 chữ số
Lớp bảo vệ Panel theo chuẩn IP66
IP20 cho terminals and housing và tất cả indoor use
Tính năng chính của bộ ổn nhiệt điều khiển nhiệt độ
Màn hình LCD hiển thị 4 chữ số với độ phân giải cao
Đầu vào (A-D) 18 bit, đầu ra (D-A) 15 bit
Kiểm soát quy trình bằng bộ vi xử lý Fuzzy + PID
Lập trình tự động, kiểm soát vi sai, độ chênh lệch
Tự động điều chỉnh nhiệt
Nhận tín hiệu đầu vào đa dạng cảm biến nhiệt độ và RTD, mA, V
Giao tiếp RS-485 và Analog Retransmission
Tốc độ truyền: 2.8KBPS đến 38.4KBPS
Tín hiệu đầu ra: 4-20 mA, 0-20 mA,0 - 10V
Bộ điều khiển đảo chiều sưởi ấm hoặc làm mát (Output 1- Control Mode :
Output 2: Điều khiển làm mát PID, ban công Cooling P 50 ~ 300% PB, có dải ổn định t -36.0 ~ 36.0% PB)
An toàn: UL61010C-1, CSA C22.2 No.24-93, EN61010-1 (IEC1010-1)
Nhiệt độ hoạt động: -10°C to 50°C
Nhiệt độ bảo quản : -40°C to 60°C
Tín hiệu ngõ vào của bộ điều khiển nhiệt độ: Standard input
|
Sensor/ RTD Thermocouples |
Thermocouples các loại như J, K, T, E, B, R, S, N, L, U, P, C, D RTD: PT100( DIN), Pt100(JIS), Current (mA), Voltage (Volts) |
|
Sensor Lead Resistance Effect |
Thermocouple: 0.2 µV /Ω; 3-wire RTD: 2.6°C /Ω of Difference of Resistance of two leads 2-wire RTD: 2.6°C /Ω of Sum of Resistance of two leads |
|
Sensor Break Responding Time |
Thermocouple và RTD inputs: 4 giây 4-20mA and 1 - 5V inputs : 0.1 giây |
Độ chính xác : ±2% of span - Thermocouple
±0.4% of span - RTD
±0.05% of span - mV, mA, V
Tốc độ lấy mẫu: 5 Times/Second(200 msec)
Dãy đo đầu vào input bộ điều khiển nhiệt độ Brainchild
| Type | Range | Accuracy @ 25°C | Input Impedance |
| J | -120°C to 1000°C( -184°F to 1,832°F) | ±2°C | 2.2 MΩ |
| K | -200°C to 1370°C (-328°F to 2498°F) | ±2°C | 2.2 MΩ |
| T | -250°C to 400°C ( -418°F to 752°F ) | ±2°C | 2.2 MΩ |
| E | -100°C to 900°C( -148°F to 1652°F ) | ±2°C | 2.2 MΩ |
| B | 0°C to 1820°C( 32°F to 3308°F ) | ±2°C( 200°C to 1800°C ) | 2.2 MΩ |
| R | 0°C to 1767.8°C( 32°F to 3214°F ) | ±2°C | 2.2 MΩ |
| S | 0°C to 1767.8°C( 32°F to 3214°F ) | ±2°C | 2.2 MΩ |
| N | -250°C to 1300°C( -418°F to 2372°F) | ±2°C | 2.2 MΩ |
| L | -200°C to 900°C( -328°F to 1652°F ) | ±2°C | 2.2 MΩ |
| U | -200°C to 600°C (-328°F to 1112°F) | ±2°C | 2.2 MΩ |
| P | 0°C to 1395°C( 32°F to 2543°F ) | ±2°C | 2.2 MΩ |
| C | 0°C to 2300°C( 32°F to 4172°F ) | ±2°C | 2.2 MΩ |
| D | 0°C to 2300°C( 32°F to 4172°F ) | ±2°C | 2.2 MΩ |
| PT100(DIN) | -200°C to 850°C( -328°F to 1562°F ) | ±0.4°C | 1.3KΩ |
| PT100(JIS) | -200°C to 600°C( -328°F to 1112°F ) | ±0.4°C | 1.3KΩ |
| mA | -3mA to 27mA | ±0.05% | 2.5Ω |
| V | -1.3V to 11.5V | ±0.05% | 1.5MΩ |

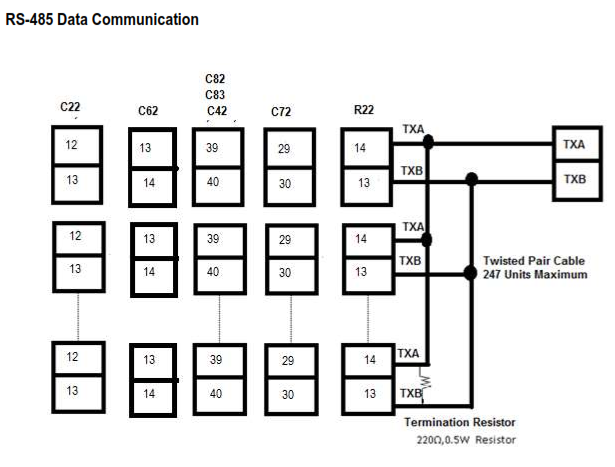

Data Communication:
Interface: RS-485
Protocol: Modbus RTU (Slave Mode)
Address: 1 to 247
Baudrate: 2.8KBPS to 115.2 KBPS
Stop Bit: 1 or 2 Bits
Data Length: 7 or 8 Bits
Communication Buffer: 160 Bytes
Kích thước của bộ điều kiển nhiệt bộ điều khiển nhiệt độ Brainchild .
| Trọng lượng | Panel Cutout | Kích thước |
| C22 - 120 grams | C22 - cutout 45 x 22.2 (mm ) | C22 - 48(W) x 24 (H) x 92(D), 84 mm depth behind panel |
| C62 - 160 grams | C62 - cutout 45 x 45 (mm ) | C62 - 48(W) x 48.5(H) x 59(D), 50 mm depth behind panel |
| C82 - 220 grams | C82 - cutout 45 x 92(mm ) | C82 - 48(W) x 96(H) x 59(D), 50 mm depth behind panel |
| C83 - 220 grams | C83 - cutout 92 x 45 (mm ) | C83 - 96(W) x 48(H) x 59(D), 50 mm depth behind panel |
| C72 - 190 grams | C72 - cutout 68 x 68(mm ) | C72 - 72(W) x 72(H) x 59(D), 50 mm depth behind panel |
| C42 - 290 grams | C42 - cutout 92 x 92 (mm ) | C42 - 96(W) x 96(H) x59(D), 50 mm depth behind panel |
| R22 - 160 grams | R22 - cutout - x -( mm ) | R22 - 22.5(W) x 96(H) x83(D), 50 mm depth behind panel |

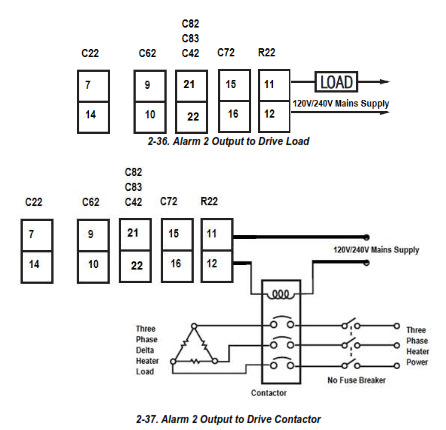

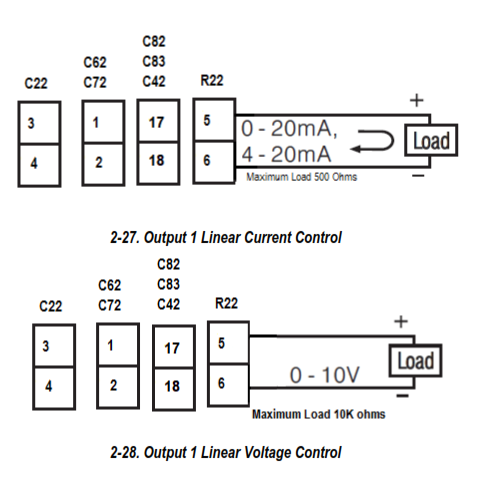

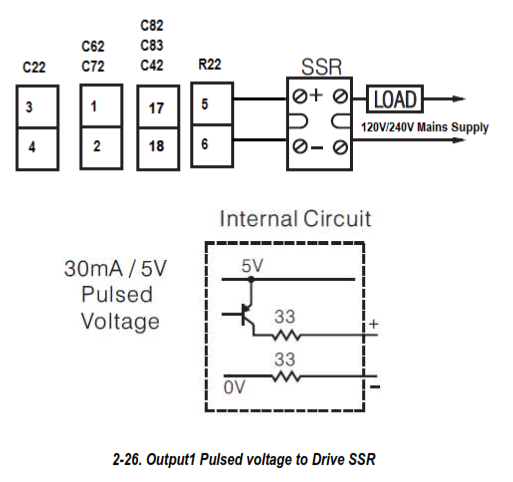

Một số sơ đồ đấu dây của bộ điều khiển nhiệt
 |
 |
 |
|
|
Ordering Code: Bộ C Series
|
(1) | (2) | (3) | (4) | (5) | (6) | (7) | (8) | (9) |
|
Code: C82-C83-C72-C42
|
Code: C22 - R22 | Code: C62 | |||
| (1) | Power input | (1) | Power input | (1) | Power input |
| (2) | Output 1 | (2) | Output 1 | (2) | Output 1 |
| (3) | Output 2/ Alarm 1 | (3) | Output 2/ Alarm 1 | (3) | Output 2/ Alarm 1 |
| (4) | Alarm 2 to 3 | (4) | Option 1 | (4) | Alarm 2 |
| (5) | Event inputs | (5) | Option 2 | (5) | Option 1 |
| (6) | Option 1 | (6) | Option 2 | ||
| (7) | Option 2 | (7) | Option 3 | ||
| (8) | Option 3 | (8) | Option 4 | ||
| (9) | Option 4 | ||||
Download catalog C22-C62-82-C83-C72-C42-R22 Click tại đây
Download Ordering Form- C22-R22-C62-C82-C83-C72-C42 Click tại đây
Một số dòng Bộ điều khiển nhiệt temperature controller như sau
Excellent low-cost process: C22, C62, C82, C83, C72, C42, R22
PID & Fuzzy process: BTC-4300, BTC-8300, BTC-9300, BTC 2500
Ram soak P41 & P91, Safety limit L41 & L91,
Auto-tune PID: BTC9100, BTC8100, BTC4100, BTC7100, C21, C91, BTC-9090;
Digital control:, BTC905,BTC -900 BTC-803 BTC-805, BTC 705 BTC-405.
Analog controller : BTC-701, BTC-702, BTC-704, BTC 401, BTC-402, BTC-404, BTC-901, BTC902,
Xin vui lòng liên hệ với chúng tôi ngay hôm nay để nhận được sự tư vấn kịp thời nhất.
