Thiết bị ghi nhận dữ liệu VR06 cho phép ghi các giá trị nhiệt độ, áp suất, lưu lượng, độ ẩm …… qua cổng tín hiệu đầu vào sensors thermocouple; RTD, mA, V, mV. Dữ liệu lưu trữ này được thể hiện qua các biểu bar graph, historical, trend, numerical và mixed mode, alarm list và gửi về phòng điều khiển qua truyền thông Enthernet, RS-485, 422, 232 .

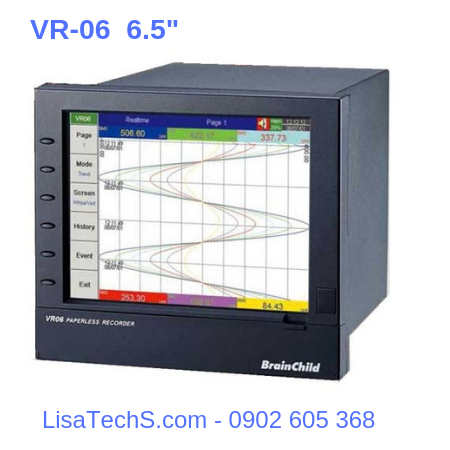

Bộ ghi dữ liệu paperless recorder VR06 có màn hình 6.4” TFT LCD, 640x480 pixel resolution, 256 colors.

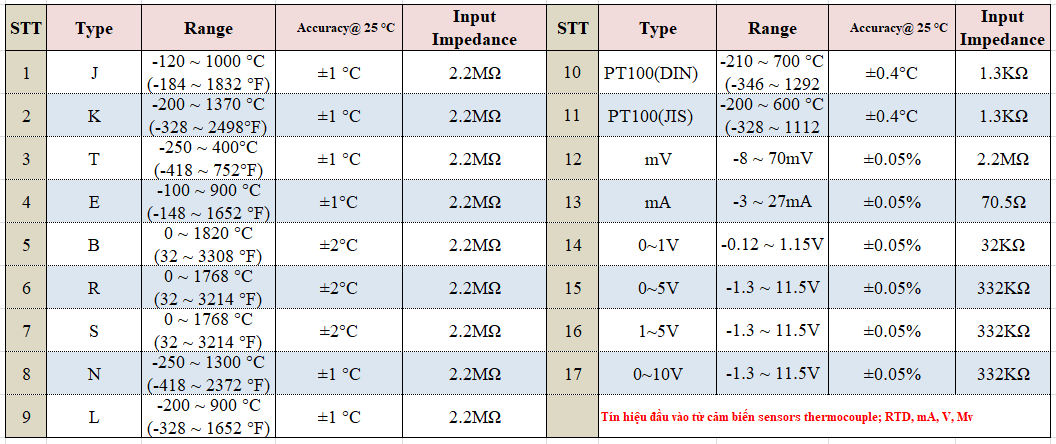

Nhận tín hiệu đầu vào qua thermocouple type: J, K, T, E, B, R, S, N, L; PT100 (DIN), PT100 ( JIS), mV, mA, v.
Số lượng kênh tối đa là 6 channels.
Kích thước (mm): 173(W) x 152 (H) x 169mm (D)
Panel Cutout: DIN size in 138 x 138mm
Người dùng có thể đọc giá trị thời gian thực và lịch sử ghi nhận thông qua phần mềm trên máy tính.Thiết bị này được sử dụng rộng rãi trong ngành công nghiệp hóa chất, R&D, dược phẩm, điện tử, y tế, ô tô, quân đội/ hàng không, nước/chất thải, xử lý nhiệt, thực phẩm/ đồ uống/ sữa, bột giấy, hóa dầu, khí thiên nhiên, chất bán dẫn…

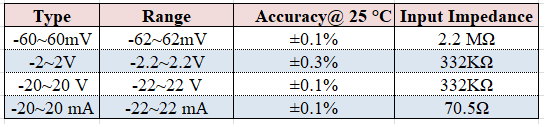

Analog Input Cards (AI183V):
Tín hiệu đầu vào từ cảm biến sensors thermocouple; RTD, mA, V, mV
Xem thêm tính năng sản phẩm ở tag bên cạnh
Màn hình màu LCD TFT size 6.4” với độ phân giải 640x480 pixels, 256 colors.
Số kênh analog input card 06 channels đầu vào cho điện áp, dòng, can nhiệt/ sensors/ thermocouple hoặc RTD ,6 khe- slots, Plug & Play I/O cards.
Tỷ lệ lấy mẫu nhanh, (5times/second) 200 msec độ chính xác cao ; đầu vào A-D 18bit; đầu ra D-A 15 bit
Kết nối: Ethernet và RS-232/RS-422/RS485
Protocol: Modbus TCP/IP, 10 Base T; Ports: RJ-45
Lưu dữ liệu thông qua Flash ROM, thẻ Compact Flash hoặc PC
Nhiệt độ hoạt động: 5°C to 50°C
Nhiệt độ bảo quản : -25°C to 60°C
Lớp bảo vệ theo chuẩn IP30, IP20 (housing and terminals)
Nguồn:
90-250VAC, 47-63Hz, 60VA, 30W maximum
11-18VDC or 18-36 VDC, 60VA, 30W maximum
Analog input card ( AI181, AI182, AI 183)
Sensor Lead Resistance Effect:
T/C: 0.2 μV/ohm
3-wire RTD: 2.6 μC /ohm of resistance difference of two leads
2-wire RTD: 2.6 μC /ohm of resistance sum of two leads
Sensor Break Detection:
Sensor opened for TC, RTD and mV inputs,
Below 1 mA for 4-20mA input, below 0.25V for 1-5V inputs,
Unavailable for other inputs.
Sensor Break Responding Time:
Within 10 seconds for TC, RTD and mV inputs,
0.1 second for 4-20 mA and 1-5V inputs.
|
|
|
|
|
|
|
|
|
|
Để thuận tiện cho việc chọn mã hàng tiết kiệm chi phí và ứng dụng với nhu cầu thực tế, người dùng nên chọn một số thông tin như sau :
| Ordering Code: Bộ ghi VR06 | (1) | (2) | (3) | (4) | (5) | (6) | (7) | (8) | (9) | (10) |
| Ordering Code- Bộ ghi dữ liệu recorder VR06 & VR18 | |||
| (1) | Power | (6) | PC software |
| (2) | Analog inout card | (7) | Firmware |
| (3) | Digital input card | (8) | Storage media |
| (4) | Digital output card | (9) | Case/ Mounting |
| (5) | Communication | (10) | Special option |
Download catalog bộ ghi dữ liệu VR06, VR18 Click tại đây
Download Ordering Form- bộ ghi VR06, VR18 Click tại đây
Hãy liên hệ đến chúng tôi để được tư vấn tốt nhất
