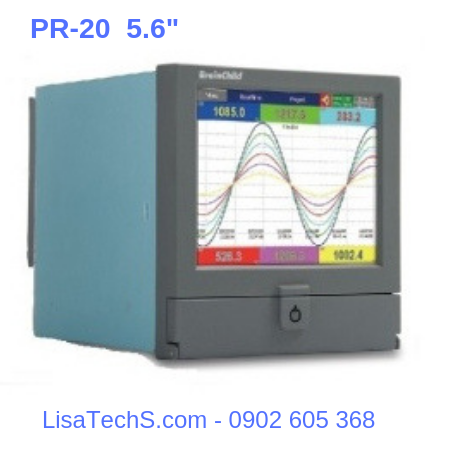

Bộ ghi dữ liệu PR20 l BrainChild


BrainChild
PR20

Bộ ghi dữ liệu PR20 có tên tiếng anh là PR20 paperless recorder; bộ ghi dữ liệu PR 20 BrainChild được dùng để ghi nhận tín hiệu đầu vào và lưu dữ liệu nhiệt, áp suất, độ ẩm, độ PH bộ ghi dữ liệu này được ứng nhiều rất nhiều trong các nhà máy hóa chất, thực phẩm, nhà máy hóa dầu, nhà máy điện, nhà máy nước, nhà máy sơn…….cả trong phòng thí nghiệm, để lưu lại dãy thông tin dữ liệu trong quá trình thực hiện. Bộ ghi dữ liệu nhận tín hiệu đầu vào của thermocouple; RTD, mA, V, mV, Ni




Còn hàng

Bộ ghi dữ liệu PR20 của hãng Brainchild được trong các nhà máy hóa chất, thực phẩm, nhà máy hóa dầu, nhà máy điện, nhà máy nước, nhà máy sơn…….cả trong phòng thí nghiệm

Lợi ích của bộ ghi dữ liệu PR20:

[1] Giúp người dùng tiết kiệm thời gian và công sức trong việc thu thập dữ liệu của nhiệt độ, độ ẩm, áp suất, dòng diện (mA) điện áp (V)....

[2] Giảm thiểu thời gian cho việc ghi chép lại dữ liệu đo lường.
[3] Dễ dàng quản lý và lưu trữ dữ liệu, bộ nhớ trong và thẻ nhớ ngoài có thể xem dữ liệu bất kỳ lúc nào.

[4]  Kiểm soát, truy tìm dấu vét và quản lý dữ liệu qua chuẩn FDA 21 CFR part 11, tính năng handwriting messages giúp người quản lý ghi chú nhanh chóng.

[5] Kiểm soát qua IP: Bộ ghi dữ liệu PR20 của hãng BrainChild cho phép quan sát qua Web Server, email

[6] Đa dạng ngôn ngữ hiện tại có 19 ngôn ngữ tùy chọn trong việc sử dụng.

Ghi dữ liệu đa kênh: Bộ ghi dữ liệu PR20 là một thiết bị đo lường và ghi dữ liệu đa kênh cùng một lúc lên đến 24 kênh (tức là nhận cùng một lúc với 24 kênh tín hiệu đầu vào của đo nhiệt độ, độ ẩm, áp suất, dòng điện (mA), điện áp (V).

Nhận tín hiệu đầu vào đa dạng: Bộ ghi dữ liệu PR20 data logger của BrainChild nhận tín hiệu đầu vào như Thermocouples (J, K, T, E, B, R, S, N, L, U, P, W5, W3, LR, A1, A2, A3, M);

RTD (Pt50, Pt100, Pt200, Pt500, Pt1000 (α=0.00385), Pt50, Pt100 (α=0.00391), Ni100, Ni200, Ni500, JPt50, JPt100, JPt200, JPt500, JPt1000 (α=0.003916) Ni1000 (α=0.00617); mA; V; mV.

Bộ nhớ của bộ ghi PR20: Bộ nhớ trong của có sẵn 256 MB và thẻ nhớ SD ngoài tự chọn;  dữ liệu được lưu trữ tự động vào bộ ghi khi bộ nhớ trong đầy 85%, dữ liệu sẽ tự động đẩy vào thẻ nhớ SD giúp cho việc quản lý và lưu trữ dữ liệu trở nên dễ dàng hơn.

Phần mềm đọc dữ liệu ghi của hãng BrainChild:   Dữ liệu sau khi lưu trữ sẽ được đọc qua phần mềm Historical Viewer dùng cho bộ ghi BrainChild và được xuất file report qua excel, pdf, jpg.

Màn hình của bộ ghi dữ liệu PR20:  Màn hình 5,6" TFT touch screen, 640x480 pixel resolution, 256 colors, tốc độ lấy mẫu 100 msec.

Lớp vỏ bảo vệ bộ ghi PR20:  Chuẩn bảo vệ IP65 cho mặt trước và IP20 các mặt còn lại giúp bộ ghi PR20  thích nghi được trong các nhà máy hóa chất, thực phẩm, nhà máy hóa dầu, nhà máy điện, nhà máy nước, nhà máy sơn…….cả trong phòng thí nghiệm.

Đa dạng model code bộ ghi PR20: để Quý anh chị chọn lựa phù hợp với nhu cầu

[1] Với 3 analog input code bộ ghi PR2003

[2] Với 6 analog input code bộ ghi PR2006

[3] Với 9 ananlog input code bộ ghi PR2009

[4] Với 12 analog input code bộ ghi PR2012

[5] Với 15 analog input code bộ ghi PR2015

[6] Với 18 analog input code bộ ghi PR2018

[7] Với 21 analog input code bộ ghi PR2021

[8] Với 24 ananlog input code bộ ghi PR2024; Số lượng kênh tối đa là 24 channels.



Kích thước của bộ ghi PR20:

Kích thước (mm): 144 (W) x 144 (H) x 189mm (D), 171 mm depth

Panel Cutout: DIN size in 137 x 137mm

Kích thước bộ ghi dữ liệu PR20 BrainChild



Xem thêm tính năng sản phẩm ở tag bên cạnh=>

Thông số kỹ thuật của bộ ghi dữ liệu PR20 của Hãng BrainChild

Display của bộ ghi PR20:  Màn hình cảm ứng, TFT 5,6 ", 65K màu
Tốc độ lấy mẫu của bộ ghi PR20:   Tốc độ  đạt 100 msec/ dot, bộ ghi PR20 cài mặc định 1 sec/ dot

Firmware của bộ ghi PR20: Standard  Math, Plus versions: external channels, batch & chuẩn FDA 21 CFR part 11
Bộ nhớ của bộ ghi PR20: Bộ nhớ trong 256 MB Flash, mở rộng bộ nhớ ngoài 32GB
Bộ vi xử lý của bộ ghi PR20 - CPU: ARM Cortex-A8, 1Ghz
Giao tiếp của bộ ghi PR20:
Chuẩn : Ethernet, khe SD và USB
+ Tùy chọn : Đầu vào RS232 / 422/485 & Pulse

Lớp bảo vệ của bộ ghi PR20:  Mặt trước theo chuẩn IP65; Phía sau theo chuẩn IP20
Tiêu chuẩn của bộ ghi PR20: CE, cULus & RoHS
Ứng dụng đo lưu lượng: Bộ ghi PR20 ngõ vào nhận xung cho các ứng dụng đo lưu lượng dòng chảy -[Pulse input for flow applications]
In report dữ liệu: Bộ ghi PR20 cho phép kết nối máy in trực tiếp hoặc in dữ liệu qua Historical Viewer_ BrainChild
Quan sát hiển thị trực tiếp bộ ghi PR20 cho phép quan sát kiểm tra trực tiếp qua IP Webserver  và truy vết dự kiện hoạt động qua Email.
Kênh IO từ xa, Kênh ảo
Master & Slave, Giao thức Modbus RTU và TCP

Tuỳ chỉnh trang hiển thị: Bộ ghi PR20 cho phép người dùng thiết kế giao diện các trang hiển thị tương tự như HMI ( Human Machine interface)
Ngôn ngữ sử dụng bộ ghi PR20: Hiện tại bộ ghi PR20 có sẳn19 ngôn ngữ quốc tế người dùng có thể tùy chọn.
Kích thước của bộ ghi PR20:
+ Kích thước ngoài (W x H x L mm): 144 x 144 x189
+ Shorter mounting depth (mm) : 171 mm
+ DIN Panel cutout (W x H mm): 137 x 137

Môi trường làm việc của bộ ghi PR20:
+ Nhiệt độ hoạt động: 0°C to 50°C
+ Nhiệt độ bảo quản : -30°C to 70°C

+ Lớp bảo vệ : IP65 front, IP20 rear

Bộ ghi PR20 nhận tín hiệu đầu vào :
+ Thermocuples: J, K, T, E, B, R, S, N, L, U, P, W5, W3, LR, A1, A2, A3, M
+ RTD: Pt50, Pt100, Pt200, Pt500, Pt1000 = 0.00385), Pt50, Pt100 (α = 0.00391) Cu10 (α = 0.00427),  Ni100, Ni200, Ni500, JPt50, JPt100, JPt200, JPt500, JPt1000 (α = 0.003916) Ni1000 (α = 0.00617)

+ Dòng/ áp:  mA; V, mV

Bộ ghi PR20 cho phép người dùng chọn số kênh tối đa 24 kênh.

[1] Với nhu cầu ngõ vào 3 analog input - chọn code bộ ghi dữ liệu PR2003

[2] Với nhu cầu ngõ vào 6 analog input - chọn code bộ ghi dữ liệu PR2006

[3] Với nhu cầu ngõ vào 9 ananlog input - chọn code bộ ghi dữ liệu PR2009

[4] Với nhu cầu ngõ vào 12 analog input - chọn code bộ ghi dữ liệu PR2012

[5] Với nhu cầu ngõ vào15 analog input - chọn code bộ ghi dữ liệu PR2015

[6] Với nhu cầu ngõ vào18 analog input - chọn code bộ ghi dữ liệu PR2018

[7] Với nhu cầu ngõ vào21 analog input - chọn code bộ ghi dữ liệu PR2021

[8] Với 24 ananlog input - chọn code bộ ghi PR2024; Số lượng kênh tối đa là 24 channels.



PR2003 (3 analog inputs)  PR2009/12 (9/12 analog inputs)
               0: none                0: none
               6: 3 relays + 3 DI                1: 6 relays
               C: 3 relays + 3 DI + 6 AO                       2: 12 relays
PR2006 (6 analog inputs)                 3: 6 DI
               1: 6 relays                4: 12 DI
               3: 6 DI                5: 6 AO
               5: 6 AO                6: 3 relays + 3 DI
               6: 3 relays + 3 DI                7: 6 relays + 6 DI
               7: 6 relays + 6 DI                8: 9 relays + 3 DI
               A: 6 relays + 6 AO                9: 3 relays + 9 DI
               B: 6 DI + 6 AO                A: 6 relays + 6 AO
               C: 3 relays + 3 DI + 6 AO                B: 6 DI + 6 AO
               D: 6 relays + 6 DI + 6 AO                       C: 3 relays + 3 DI + 6 AO
PR2015/18 (15/18 analog inputs)  PR2021/24 (21/24 analog inputs)
               0: none                0: none
               1: 6 relays
               3: 6 DI
               5: 6 AO
               6: 3 relays + 3 DI

Để thuận tiện cho việc chọn mã hàng tiết kiệm chi phí và ứng dụng với nhu cầu thực tế, người dùng nên chọn một số thông tin như sau :

Ordering Code: Bộ ghi PR20XX (1) (2) (3) (4) (5) (6)
(1) Power
(2) Comunication
(3) Firmware
(4) PC Software
(5) Mounting types, power cord & switch
(6) Special option

Download catalog bộ ghi dữ liệu PR Series PR10-PR20-PR30 Click tại đây
Download Ordering Form- bộ ghi PR10-PR20-PR30  Click tại đây
Hãy liên hệ ngay SĐT 0902 605 368 đến chúng tôi để được tư vấn tốt nhất
