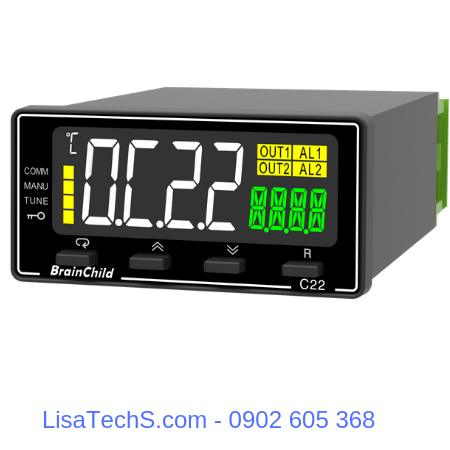

Bộ điều khiển nhiệt độ Excellent low cost process C22 hay còn gọi là đồng hồ điều khiển nhiệt C22; đây là một trong những dòng sản phẩm mới của nhà máy đã tích hợp và cải tiến công nghệ mới cho phép người dùng ứng dụng dễ dàng và sử dụng rộng rãi trong ngành công nghiệp hóa chất, R&D, dược phẩm, điện tử, y tế, ô tô, quân đội/ hàng không, nước/chất thải, xử lý nhiệt, thực phẩm/ đồ uống/ sữa, bột giấy, hóa dầu, khí thiên nhiên, chất bán dẫn...để điều khiển nhiệt độ thông qua sensors cảm biến và tín hiệu đầu vào .
Bộ điều khiển kết nối với tín hiệu đầu vào PT100 và Thermocouple: J, K, T, E, B, R, S, N, L; RTD: PT100 DIN, PT100 JIS / 0 - 6mV/ 0 -1V / 0 - 5V / 1 - 5V / 4 - 20 mA / 0 - 20 mA / 0 - 10V
| Type | Range | Accuracy @ 25°C | Input Impedance |
| J | -120°C to 1000°C( -184°F to 1,832°F) | ±2°C | 2.2 MΩ |
| K | -200°C to 1370°C (-328°F to 2498°F) | ±2°C | 2.2 MΩ |
| T | -250°C to 400°C ( -418°F to 752°F ) | ±2°C | 2.2 MΩ |
| E | -100°C to 900°C( -148°F to 1652°F ) | ±2°C | 2.2 MΩ |
| B | 0°C to 1820°C( 32°F to 3308°F ) | ±2°C( 200°C to 1800°C ) | 2.2 MΩ |
| R | 0°C to 1767.8°C( 32°F to 3214°F ) | ±2°C | 2.2 MΩ |
| S | 0°C to 1767.8°C( 32°F to 3214°F ) | ±2°C | 2.2 MΩ |
| N | -250°C to 1300°C( -418°F to 2372°F) | ±2°C | 2.2 MΩ |
| L | -200°C to 900°C( -328°F to 1652°F ) | ±2°C | 2.2 MΩ |
| U | -200°C to 600°C (-328°F to 1112°F) | ±2°C | 2.2 MΩ |
| P | 0°C to 1395°C( 32°F to 2543°F ) | ±2°C | 2.2 MΩ |
| C | 0°C to 2300°C( 32°F to 4172°F ) | ±2°C | 2.2 MΩ |
| D | 0°C to 2300°C( 32°F to 4172°F ) | ±2°C | 2.2 MΩ |
| PT100(DIN) | -200°C to 850°C( -328°F to 1562°F ) | ±0.4°C | 1.3KΩ |
| PT100(JIS) | -200°C to 600°C( -328°F to 1112°F ) | ±0.4°C | 1.3KΩ |
| mA | -3mA to 27mA | ±0.05% | 2.5Ω |
| V | -1.3V to 11.5V | ±0.05% | 1.5MΩ |
Xem thêm tính năng của sản phẩm ở tag bên cạnh
Nguồn: (4) 90 - 250 VAC, 47 - 63 Hz,
(5) 11 - 40 VDC / 20-28 VAC, 47-63Hz
Ngõ vào: Standard input
|
Sensors / RTD Thermocouples |
Thermocouples các loại như J, K, T, E, B, R, S, N, L, U, P, C, D RTD: PT100( DIN), Pt100(JIS), Current (mA), Voltage (Volts) |
|
Sensor Lead Resistance Effect |
Thermocouple: 0.2 µV /Ω; 3-wire RTD: 2.6°C /Ω of Difference of Resistance of two leads 2-wire RTD: 2.6°C /Ω of Sum of Resistance of two leads |
|
Sensor Break Responding Time |
Thermocouple và RTD inputs: 4 giây 4-20mA and 1 - 5V inputs : 0.1 giây |
Độ chính xác: ±2% of span - Thermocouple
±0.4% of span - RTD
±0.05% of span - mV, mA, V
Ngõ ra: Đa dạng tín hiệu cho người dùng chọn lựa.
| 1 | Form A Relay |
| 2 | SSRD, 5V / 30mA |
| 3 | SSRD, 5V / 30mA |
| 4 | Output 2 / Alarm 1 |
| 5 | Isolated 4 - 20mA / 0 - 20mA (OM98-3) |
| 6 | Isolated 0 - 10V (OM98-5) |
| 7 | SSRD, 14V / 40mA (OM94-7) |
| 8 | Retransmit 4– 20mA/0– 20mA(OM98-3) |
| 9 | RS-485 |
| 10 | 1 Event Input (EI1) |
| 11 | Retransmit 0– 10V(OM98-5) |
| 12 | 1 CT Input (CT1) |
Communication
Interface: RS-485
Protocol: Modbus RTU (Slave Mode)
Address: 1 to 247
Baudrate: 2.8KBPS to 115.2 KBPS
Stop Bit: 1 or 2 Bits
Data Length: 7 or 8 Bits
Communication Buffer: 160 Bytes
Kích thước:
Bộ điều khiển nhiệt C22: 48(W) x 24 (H) x 92(D), 84 mm depth behind panel
Panel cutout C22: cutout 45 x 22.2 (mm)
Trọng lượng C22: 120 grams
|
|
|
|
Ordering Code: Bộ C22
|
(1) | (2) | (3) | (4) | (5) |
| Code Bộ điều khiển nhiệt: C22 - R22 | |
| (1) | Power input |
| (2) | Output 1 |
| (3) | Output 2/ Alarm 1 |
| (4) | Option 1 |
| (5) | Option 2 |
Download catalog C22, C62, C82, C83, C72, C42, R22 Click tại đây
Download Ordering Form- C22, C62, C82, C83, C72, C42, R22 Click tại đây
Một số dòng Bộ điều khiển nhiệt temperature controller như sau
Excellent low-cost process: C22, C62, C82, C83, C72, C42, R22
PID & Fuzzy process: BTC-4300, BTC-8300, BTC-9300, BTC 2500
Ram soak P41 & P91, Safety limit L41 & L91,
Auto-tune PID: BTC9100, BTC8100, BTC4100, BTC7100, C21, C91, BTC-9090;
Digital control: BTC905, BTC -900 BTC-803 BTC-805, BTC 705; BTC-405.
Analog controller: BTC-701, BTC-702, BTC-704, BTC 401, BTC-402, BTC-404, BTC-901, BTC902.
Xem thêm
